Armaturendiagnostik
Einfacher Einstieg in die Armaturendiagnostik über Dienstleistung oder Leasing
Die WESA-Control GmbH bietet allen Betreibern von Armaturen den Einstieg in die Armaturendiagnostik auf einfache Weise an.
Als Lieferant und Dienstleister der TMK und der Auswerteeinheit, erleichtern wir allen Betreibern so den Einstieg in die Armaturendiagnostik.
Mit dem eigens dafür entwickelten Messverfahren, der zugehörigen Auswerteeinheit und den zugehörigen Dienstleistungen liefern wir für die Armaturenbetreiber die gesamte Armaturendiagnostik.
Wie funktioniert die Armaturendiagnostik im Dienstleistungsverfahren?
In der Grundausstattung werden an die Auswerteeinheit 8 TMK angeschlossen.
Der Betreiber wählt seine wichtigsten Armaturen aus, die dann der Armaturendiagnose unterliegen.
WESA-Control GmbH stellt das Equipment zum Überwachen des Qualitätszustands, für alle im Betriebszustand befindlichen 8 Armaturen, zur Verfügung.
Die vorhandenen Kupplungen zwischen Antrieb und Armatur werden durch eine TMK ersetzt, die dann, über Kabel des Betreibers, an eine Auswerteeinheit angeschlossen werden.
Die Anlage wird dann dem Betreiber im Überwachungszustand übergeben.
Die Auswertung und der technische Support werden dann noch im Dienstleistungsumfang von der WESA-Control GmbH erbracht.
Damit kann die Armaturendiagnose beginnen.
Ab diesem Einbau, mit der Inbetriebnahme haben sie einen Überblick über den Qualitätszustand ihrer wichtigsten Armaturen
Unserer TMK‘s liefern die Messdaten in die Auswerteeinheit, die dann über Regel- oder Unregelmäßigkeiten bei den Armaturen informiert, aufzeichnet und alarmiert.
Immer im Vergleich zum Gutzustand oder Neuzustand.
Die Auswertung erfolgt über eine visuelle Darstellung der Messkurven, die vom Bedienpersonal der Anlage beobachtet werden kann. Mit der Software werden die einzelnen Abweichungspunkte auswertet.
Gleichzeitig wird auch der Drehantrieb mit überwacht.
Die Drehmomente von 160 Nm bis 4000 Nm sind Standard und sollen auf ihre zu überwachenden Armaturen angepasst werden.
Mit diesem Komplettpaket wird der Einstieg in die Armaturendiagnostik für die Betreiber von Armaturen erleichtert.
Welche Optionen zum Einstieg in die Armaturendiagnostik gibt es?
Als Dienstleister bieten wir die Komplettanlage über ein Leasing Vertrag an. Darüber hinaus sind Werksvertrag oder einen üblichen Kaufvertrag weitere Optionen.
Bei allen Vertragsarten stehen unsere Betreuung und unser technischer Support allzeit zur Verfügung.

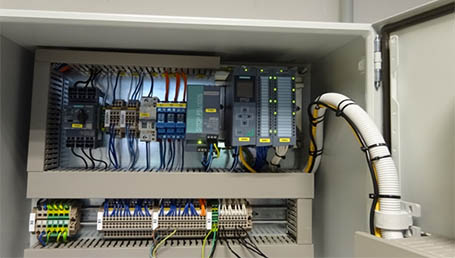

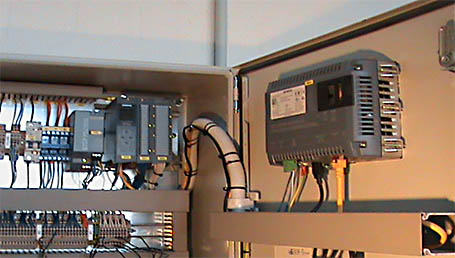

Bild 01/02 - Auswerteeinheit mit S7-1500, Anzeige und Bedienungsebene in der Schranktür

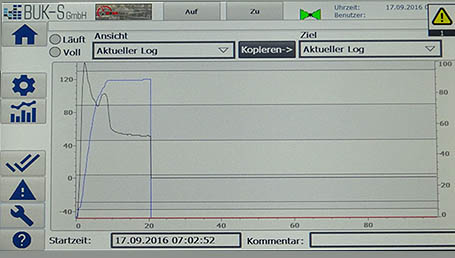

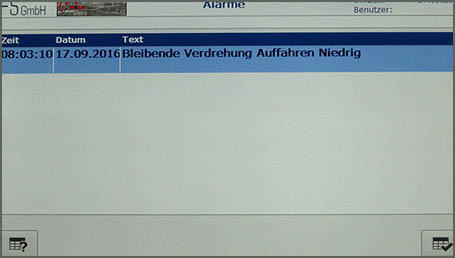

Bild 03/04 - Anzeige und Bedienfeld, Alarmanzeige
Die S7 1500 hat eine USB Schnittstelle wo Stick oder eine Festplatte angeschlossen werden, um die aufgezeichneten Kurven in eine Excel Tabelle zu laden.
Hier werden nun die Basiswerte des Neuzustands und der aktuelle Wert im Betriebszustand kurvenmäßig übereinander gelegt, um entsprechende Abweichungen je nach Drehwinkel exakt zu vergleichen.
Ein Beispiel wird in Bild 05 dargestellt.
Die Speicherung auf einem Stick oder Festplatten in Excel Format.
Die Auswertung ist nun zusätzlich für jede Armatur auf jedem PC mit Excel Software auswertbar.
Trends der Veränderung sind so dokumentiert.
Durch die hohe Speicherkapazität der Festplatte lassen sich alle Bewegungen von Armaturen aufzeichnen und die Entwicklung über den Zustand verfolgen.

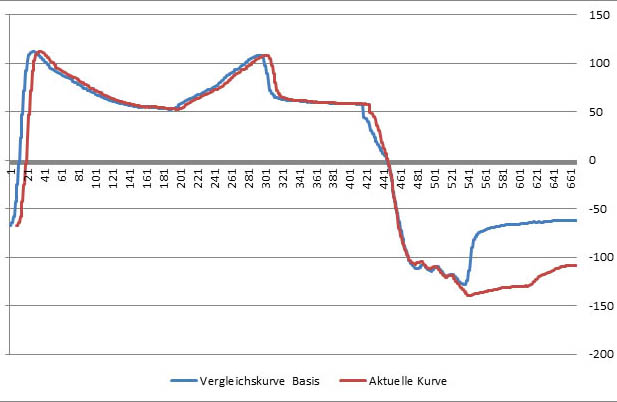

Bild 05 - Kurvenvergleich einer Kugelarmatur Neuzustand blau Betriebszustand rot
Die S7 lädt die Messkurven in eine Excel Tabelle. Siehe Bild 05
Den Vergleich zwischen dem Basiswert und des Betriebszustand wird so unmittelbar verglichen und kleinste Unregelmäßigkeiten fallen auf.
Blau ist die Basiskurve und rot die Kurve des Betriebszustands.
Da die rote Kurve im Endbereich von der blauen Kurve abweicht, wäre hier ein Alarm aufgelaufen.
Die bleibende Verdrehung hat einen zu hohen Wert gegenüber dem Neuzustand.
Alarmmeldung: Bleibende Verdrehung Zufahren zu hoch.
